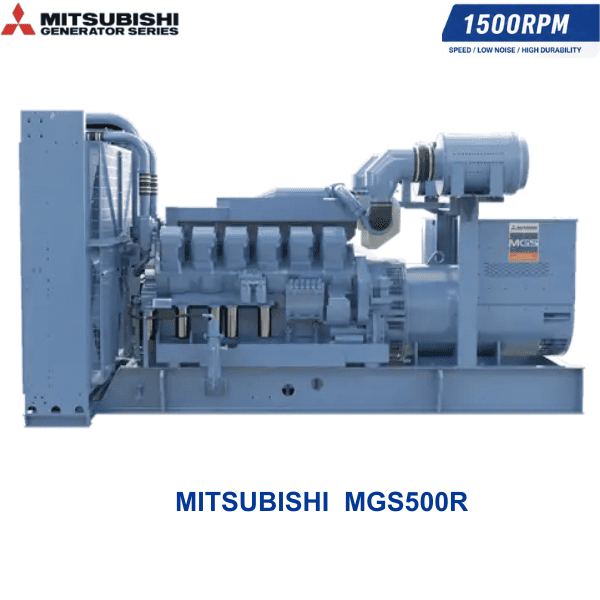

Máy phát điện 460KVA Mitsubishi MGS500R – Giải pháp nguồn điện dự phòng công suất 460 kVA

Máy phát điện 460KVA Mitsubishi MGS500R là tổ máy phát điện sử dụng động cơ diesel Mitsubishi, được sản xuất bởi Mitsubishi Heavy Industries Engine System Asia Pte. Ltd (MHI) – Singapore. Model MGS500R có công suất liên tục 460 kVA / 385 kW và công suất dự phòng 505 kVA / 404 kW, phù hợp để xem xét trong các hệ thống điện dự phòng cho nhà máy, xưởng sản xuất, tòa nhà, công trình thương mại và nhiều hệ thống phụ tải 3 pha.

Tổ máy sử dụng động cơ Mitsubishi S6A3-PTAR, diesel 4 kỳ, làm mát bằng nước, 6 xi lanh thẳng hàng và tốc độ quay 1500 vòng/phút. Phần đầu phát sử dụng thương hiệu Stamford, model MG-S5D, kết hợp bộ điều chỉnh điện áp AVR ±1%, cấp cách điện Class H và cấp bảo vệ IP23.

Hệ thống điều khiển MGS 7310 (UK) có chức năng hiển thị các thông số vận hành, cảnh báo lỗi và hỗ trợ kết nối với ATS tự động. Đây là cấu hình đáng chú ý khi xây dựng hệ thống nguồn dự phòng cần theo dõi trạng thái máy và phối hợp chuyển nguồn tự động.

Thông số kỹ thuật Máy phát điện Mitsubishi MGS500R

Lưu ý: Thông số tiêu hao nhiên liệu 100 lít/giờ được cung cấp tại điều kiện 100% tải. Mức tiêu hao thực tế có thể thay đổi tùy theo tải sử dụng, điều kiện môi trường và tình trạng vận hành của tổ máy. Độ ồn tại 7m hiện được cung cấp là TBA, vì vậy không nên tự ước tính một giá trị cụ thể khi công bố sản phẩm.

Tổng quan về máy phát điện 460KVA Mitsubishi MGS500R

Trong các hệ thống điện công nghiệp, máy phát điện dự phòng được sử dụng nhằm duy trì nguồn điện cho những phụ tải cần thiết khi nguồn điện chính gặp sự cố hoặc bị gián đoạn.

Với công suất Prime 460 kVA / 385 kW, Máy phát điện 460KVA Mitsubishi MGS500R thuộc nhóm tổ máy có công suất phù hợp để đáp ứng nhiều hệ thống phụ tải 3 pha có quy mô tương đối lớn.

Điểm quan trọng khi lựa chọn một tổ máy công suất 460 kVA không chỉ nằm ở con số công suất. Người sử dụng cần đánh giá đồng thời loại tải, hệ số công suất, dòng khởi động, chế độ vận hành, yêu cầu chuyển nguồn, không gian lắp đặt và khả năng bảo trì.

MGS500R được cấu hình với điện áp 400/230V, tần số 50Hz, hệ thống 3 pha – 4 dây và hệ số công suất 0.8. Đây là những thông số cơ bản cần đối chiếu với hệ thống điện hiện hữu trước khi đưa ra phương án lựa chọn.

Công suất Prime 460 kVA / 385 kW

Thông số công suất của MGS500R gồm:

• Công suất liên tục Prime: 460 kVA / 385 kW
• Công suất dự phòng Standby: 505 kVA / 404 kW

Đây là hai mức công suất có mục đích sử dụng khác nhau và cần được phân biệt rõ khi thiết kế hệ thống.

Prime là gì?

Prime là mức công suất liên tục được sử dụng làm cơ sở quan trọng khi lựa chọn tổ máy cho chế độ vận hành phù hợp.

Đối với MGS500R, công suất Prime là 460 kVA / 385 kW.

Nếu hệ thống có nhu cầu vận hành nguồn dự phòng trong thời gian dài hoặc tải thay đổi theo nhiều chế độ, cần tính toán tổng tải thực tế và phương án phân tải để đảm bảo lựa chọn tổ máy phù hợp.

Standby 505 kVA / 404 kW

MGS500R có công suất Standby 505 kVA / 404 kW.

Công suất Standby là mức công suất dự phòng cao hơn Prime và không nên được hiểu là mức công suất vận hành liên tục thay thế cho Prime.

Khi lập phương án kỹ thuật, cần căn cứ điều kiện vận hành và hướng dẫn của nhà sản xuất để xác định cách sử dụng hai mức công suất này.

Động cơ Mitsubishi S6A3-PTAR

Động cơ là bộ phận cung cấp cơ năng cho đầu phát. Máy phát điện Mitsubishi MGS500R sử dụng động cơ diesel Mitsubishi model S6A3-PTAR.

Thông số động cơ:

• Thương hiệu: Mitsubishi
• Model: S6A3-PTAR
• Kiểu động cơ: Diesel 4 kỳ
• Hệ thống làm mát: Làm mát bằng nước
• Số xi lanh: 6 xi lanh thẳng hàng
• Tốc độ quay: 1500 vòng/phút

Động cơ diesel 4 kỳ

Động cơ diesel 4 kỳ hoạt động theo chu trình nạp, nén, cháy và xả. Năng lượng từ quá trình đốt nhiên liệu được chuyển thành cơ năng để dẫn động đầu phát.

Đối với máy phát điện công nghiệp, động cơ cần hoạt động ổn định theo tốc độ thiết kế để đầu phát tạo ra nguồn điện với tần số phù hợp.

MGS500R sử dụng tốc độ 1500 vòng/phút kết hợp với tần số danh định 50Hz theo cấu hình tổ máy được cung cấp.

Hệ thống làm mát bằng nước

Động cơ S6A3-PTAR sử dụng hệ thống làm mát bằng nước.

Trong quá trình vận hành, động cơ phát sinh nhiệt. Hệ thống làm mát có nhiệm vụ kiểm soát nhiệt độ làm việc của động cơ theo thiết kế.

Khi lắp đặt, cần đảm bảo khu vực máy có hệ thống thông gió và giải nhiệt phù hợp. Đồng thời, các hạng mục liên quan đến nước làm mát cần được kiểm tra định kỳ theo hướng dẫn kỹ thuật.

Đầu phát Stamford MG-S5D

Máy phát điện 460KVA Mitsubishi MGS500R sử dụng đầu phát thương hiệu Stamford, model MG-S5D.

Thông số được cung cấp:

• Thương hiệu: Stamford
• Model: MG-S5D
• AVR: ±1%
• Cấp cách điện: Class H
• Cấp bảo vệ: IP23

Đầu phát có vai trò chuyển đổi cơ năng từ động cơ thành điện năng. Chất lượng và cấu hình đầu phát có ảnh hưởng trực tiếp đến đặc tính nguồn điện đầu ra của tổ máy.

AVR ±1%

AVR là hệ thống điều chỉnh điện áp tự động.

Thông số AVR ±1% là đặc tính điều chỉnh điện áp được cung cấp cho model MGS500R. Trong thực tế, điện áp đầu ra còn chịu ảnh hưởng bởi đặc tính tải, mức tải, quá trình đóng cắt tải và các điều kiện vận hành khác.

Do đó, khi sử dụng cho các thiết bị nhạy cảm với điện áp, cần đánh giá đầy đủ yêu cầu kỹ thuật của thiết bị và hệ thống điện.

Class H / IP23

Đầu phát có cấp cách điện Class H và cấp bảo vệ IP23.

Class H thể hiện cấp cách điện của hệ thống dây quấn theo phân loại nhiệt của vật liệu cách điện.

IP23 thể hiện cấp bảo vệ của thiết bị theo điều kiện quy định của hệ thống phân loại IP. Khi lắp đặt, vẫn cần có giải pháp bảo vệ phù hợp với môi trường thực tế, đặc biệt nếu máy được bố trí tại khu vực có bụi, hơi ẩm hoặc tác động của thời tiết.

Điện áp 400/230V và hệ thống 3 pha 4 dây

MGS500R có:

Điện áp: 400/230V

Tần số: 50Hz

Số pha: 3 pha – 4 dây

Hệ số công suất: 0.8

Cấu hình này cần được đối chiếu với hệ thống điện mà máy dự kiến cấp nguồn.

Đối với công trình có nhiều loại tải, việc phân phối điện cần được tính toán dựa trên sơ đồ điện, công suất tải và yêu cầu của từng nhóm thiết bị.

Đặc biệt, tải động lực có động cơ cần được xem xét về dòng khởi động. Nếu nhiều động cơ khởi động đồng thời, yêu cầu đối với máy phát có thể khác so với trường hợp tải chỉ gồm các thiết bị có công suất ổn định.

Bộ điều khiển MGS 7310 (UK)

Một thành phần quan trọng của Máy phát điện 460KVA Mitsubishi MGS500R là bộ điều khiển MGS 7310 (UK).

Theo thông số được cung cấp, bộ điều khiển có các chức năng:

• Hiển thị thông số vận hành.
• Cảnh báo lỗi.
• Hỗ trợ ATS tự động.

Theo dõi thông số vận hành

Bộ điều khiển giúp người vận hành theo dõi trạng thái hoạt động của tổ máy thông qua các thông số mà hệ thống cung cấp.

Điều này có ý nghĩa trong quá trình vận hành, kiểm tra và bảo trì máy phát điện.

Cảnh báo lỗi

Khi hệ thống phát hiện trạng thái bất thường theo các chức năng được cấu hình, bộ điều khiển có thể đưa ra cảnh báo để người vận hành kiểm tra.

Khi xuất hiện cảnh báo, không nên bỏ qua hoặc tự ý vô hiệu hóa chức năng bảo vệ. Cần xác định nguyên nhân và xử lý theo hướng dẫn kỹ thuật.

Hỗ trợ ATS tự động

MGS 7310 hỗ trợ ATS tự động theo thông số sản phẩm.

ATS có nhiệm vụ phối hợp chuyển nguồn giữa nguồn điện lưới và máy phát theo cấu hình của hệ thống.

Đối với công trình yêu cầu tự động hóa nguồn dự phòng, cần lựa chọn ATS có thông số phù hợp với dòng tải và sơ đồ điện của công trình.

Tiêu hao nhiên liệu của MGS500R

Theo thông số được cung cấp, Máy phát điện Mitsubishi MGS500R tiêu hao:

100 lít/giờ tại 100% tải.

Đây là thông số cần được hiểu chính xác.

Mức 100 lít/giờ là mức tiêu hao được xác định tại điều kiện 100% tải, không nên sử dụng con số này để khẳng định mức tiêu hao ở mọi chế độ vận hành.

Trong thực tế, mức tải của máy có thể thay đổi theo thời điểm. Khi tải thay đổi, mức tiêu hao nhiên liệu cũng có thể thay đổi.

Nếu công trình yêu cầu thời gian chạy dự phòng dài, đơn vị thiết kế cần tính toán dung tích bồn nhiên liệu dựa trên:

• Mức tải dự kiến.
• Thời gian cần duy trì nguồn.
• Chế độ vận hành.
• Điều kiện cấp nhiên liệu.
• Yêu cầu an toàn.
• Quy định áp dụng cho công trình.

Kích thước và trọng lượng

MGS500R có kích thước:

3530 × 1370 × 1885 mm

Trọng lượng:

4220 kg

Thông số này cần được kiểm tra trước khi vận chuyển và lắp đặt.

Với trọng lượng hơn 4 tấn, phương án vận chuyển, nâng hạ và đưa máy vào vị trí cần được chuẩn bị phù hợp.

Kích thước máy cũng cần được đối chiếu với:

• Cửa phòng máy.
• Đường vận chuyển.
• Không gian thao tác.
• Khoảng trống bảo trì.
• Vị trí tủ điện.
• Vị trí ATS.
• Hệ thống xả.
• Hệ thống thông gió.
• Hệ thống nhiên liệu.

Không nên chỉ kiểm tra kích thước phòng máy mà bỏ qua kích thước lối vận chuyển.

Ứng dụng của máy phát điện 460KVA Mitsubishi

Với công suất Prime 460 kVA, MGS500R có thể được xem xét cho nhiều nhóm công trình có nhu cầu nguồn điện dự phòng.

Nhà máy và xưởng sản xuất

Nguồn điện dự phòng có vai trò quan trọng đối với các nhà máy có dây chuyền sản xuất, hệ thống máy móc và phụ tải kỹ thuật.

MGS500R có thể được đưa vào phương án cấp điện dự phòng cho nhà máy nếu công suất và đặc tính tải phù hợp.

Đối với dây chuyền có nhiều động cơ, cần tính toán kỹ dòng khởi động và trình tự đóng tải.

Nhà xưởng công nghiệp

Các xưởng gia công, cơ khí, kho vận hoặc khu sản xuất có thể có nhiều loại tải khác nhau.

Việc sử dụng máy phát 460 kVA cần được tính toán dựa trên tổng công suất và nhóm tải cần duy trì khi mất điện.

Tòa nhà và công trình thương mại

MGS500R cũng có thể được xem xét trong các hệ thống điện dự phòng cho tòa nhà, khu thương mại hoặc công trình dịch vụ.

Tùy theo thiết kế, máy phát có thể cấp điện cho các nhóm phụ tải quan trọng thay vì toàn bộ hệ thống.

Hệ thống bơm và thiết bị động lực

Đối với bơm, quạt, máy nén và các thiết bị động cơ khác, cần đặc biệt quan tâm tới dòng khởi động.

Nếu thiết bị có công suất lớn, phương án khởi động và thứ tự đóng tải nên được tính toán trước.

Cách tính và lựa chọn tải cho máy phát 460KVA

Để sử dụng Máy phát điện 460KVA Mitsubishi MGS500R hiệu quả, bước đầu tiên là xác định chính xác các phụ tải cần cấp điện.

Xác định tổng tải

Lập danh sách các thiết bị sẽ hoạt động khi mất điện.

Ví dụ:

• Máy móc sản xuất.
• Bơm.
• Quạt.
• Điều hòa.
• Hệ thống chiếu sáng.
• Máy tính.
• Thiết bị mạng.
• Thiết bị điều khiển.
• Hệ thống an ninh.

Sau đó xác định công suất của từng thiết bị.

Kiểm tra hệ số công suất

Các tải khác nhau có hệ số công suất khác nhau.

Vì vậy, không nên chỉ cộng kW của các thiết bị rồi kết luận rằng tổ máy 460 kVA chắc chắn đáp ứng được tải.

Cần xem xét cả kVA và kW.

Kiểm tra dòng khởi động

Đây là yếu tố đặc biệt quan trọng đối với động cơ.

Một động cơ có thể có công suất vận hành không quá lớn nhưng yêu cầu khởi động lại cao hơn nhiều so với tải ổn định.

Do đó, cần tính toán trình tự khởi động và phương án phân tải.

Phân nhóm tải

Có thể chia tải thành:

• Tải quan trọng.
• Tải ưu tiên.
• Tải không cần thiết.
• Tải có thể trì hoãn khởi động.

Cách phân nhóm này giúp xây dựng hệ thống nguồn dự phòng phù hợp hơn.

Hướng dẫn lắp đặt máy phát điện Mitsubishi MGS500R

Lắp đặt máy phát điện cần thực hiện theo thiết kế kỹ thuật và hướng dẫn của nhà sản xuất.

Nền móng

Nền máy cần đủ khả năng chịu tải đối với tổ máy có trọng lượng 4220 kg và các tác động liên quan trong quá trình vận hành.

Nền cần được chuẩn bị phù hợp để hạn chế rung động và tạo điều kiện cho việc kiểm tra, bảo trì.

Thông gió phòng máy

Động cơ diesel tạo nhiệt trong quá trình hoạt động. Phòng máy cần có hệ thống thông gió phù hợp để kiểm soát nhiệt.

Luồng khí vào và ra cần được bố trí theo thiết kế.

Hệ thống khí xả

Khí xả cần được dẫn ra ngoài theo phương án kỹ thuật phù hợp.

Vị trí đầu xả cần được xem xét để hạn chế ảnh hưởng đến khu vực làm việc và các công trình lân cận.

Hệ thống điện

Khi đấu nối MGS500R vào hệ thống điện, cần kiểm tra:

• Cáp nguồn.
• Thiết bị đóng cắt.
• Thiết bị bảo vệ.
• ATS.
• Tiếp địa.
• Sơ đồ chuyển nguồn.
• Phân phối tải.

Các thiết bị phải được lựa chọn theo dòng điện và điều kiện vận hành của hệ thống.

Bảo trì máy phát điện 460KVA Mitsubishi

Bảo trì định kỳ giúp tổ máy được kiểm tra theo kế hoạch và phát hiện sớm các dấu hiệu bất thường.

Kiểm tra dầu động cơ

Kiểm tra mức dầu và tình trạng dầu. Thời gian thay dầu cần tuân theo hướng dẫn kỹ thuật phù hợp với động cơ.

Kiểm tra nước làm mát

Do động cơ S6A3-PTAR sử dụng hệ thống làm mát bằng nước, cần kiểm tra mức nước làm mát, đường ống và các vị trí có nguy cơ rò rỉ.

Kiểm tra ắc quy

Ắc quy khởi động cần được kiểm tra định kỳ để đảm bảo hệ thống khởi động ở trạng thái phù hợp.

Kiểm tra nhiên liệu

Kiểm tra bồn nhiên liệu, đường ống và các điểm kết nối.

Nếu phát hiện dấu hiệu rò rỉ, cần xử lý trước khi đưa máy vào vận hành.

Kiểm tra đầu phát

Kiểm tra tình trạng đầu phát, dây dẫn và các đầu nối điện.

Kiểm tra bộ điều khiển

Theo dõi các cảnh báo trên MGS 7310 và xử lý theo hướng dẫn kỹ thuật.

Những lưu ý khi mua máy phát điện Mitsubishi MGS500R

Trước khi lựa chọn máy phát điện 460KVA Mitsubishi MGS500R, khách hàng nên kiểm tra một số nội dung quan trọng.

Thứ nhất, xác định đúng công suất. MGS500R có Prime 460 kVA / 385 kW và Standby 505 kVA / 404 kW.

Thứ hai, kiểm tra đặc tính tải. Đặc biệt với hệ thống có động cơ, máy nén, bơm hoặc quạt.

Thứ ba, kiểm tra kích thước. Kích thước 3530 × 1370 × 1885 mm cần được đối chiếu với mặt bằng và đường vận chuyển.

Thứ tư, kiểm tra trọng lượng. Tổ máy nặng 4220 kg nên cần chuẩn bị phương án nâng hạ và nền móng phù hợp.

Thứ năm, kiểm tra ATS. Nếu hệ thống cần chuyển nguồn tự động, cần xác định cấu hình ATS tương thích.

Thứ sáu, kiểm tra tài liệu kỹ thuật. Trước khi ký hợp đồng, nên đối chiếu model, xuất xứ, thông số động cơ, đầu phát, bộ điều khiển và các phụ kiện đi kèm với catalogue/datasheet của cấu hình thực tế.

Câu hỏi thường gặp về máy phát điện 460KVA Mitsubishi MGS500R

Máy phát điện Mitsubishi MGS500R có công suất bao nhiêu?

MGS500R có công suất Prime 460 kVA / 385 kW và Standby 505 kVA / 404 kW.

MGS500R sử dụng động cơ nào?

Máy sử dụng động cơ Mitsubishi S6A3-PTAR, diesel 4 kỳ, làm mát bằng nước, 6 xi lanh thẳng hàng và tốc độ 1500 vòng/phút.

Đầu phát của máy là thương hiệu gì?

MGS500R sử dụng đầu phát Stamford MG-S5D.

Máy phát điện MGS500R dùng điện áp bao nhiêu?

Máy sử dụng điện áp 400/230V, tần số 50Hz, hệ thống 3 pha – 4 dây, hệ số công suất 0.8.

MGS500R tiêu hao bao nhiêu nhiên liệu?

Theo dữ liệu được cung cấp, mức tiêu hao là 100 lít/giờ tại 100% tải. Đây không phải mức tiêu hao cố định ở mọi chế độ tải.

Máy có ATS tự động không?

Bộ điều khiển MGS 7310 (UK) hỗ trợ ATS tự động theo thông số được cung cấp. Cấu hình ATS thực tế cần được thiết kế phù hợp với hệ thống điện.

Kích thước máy bao nhiêu?

Kích thước MGS500R là 3530 × 1370 × 1885 mm.

Trọng lượng máy bao nhiêu?

Trọng lượng theo thông số được cung cấp là 4220 kg.

Độ ồn của MGS500R là bao nhiêu?

Thông số độ ồn tại 7m hiện được cung cấp là TBA, vì vậy cần đối chiếu tài liệu kỹ thuật của cấu hình thực tế trước khi công bố giá trị cụ thể.

Kết luận

Máy phát điện 460KVA Mitsubishi MGS500R là tổ máy phát điện công suất Prime 460 kVA / 385 kW, Standby 505 kVA / 404 kW, được sản xuất bởi Mitsubishi Heavy Industries Engine System Asia Pte. Ltd (MHI) – Singapore theo thông tin được cung cấp.

Tổ máy sử dụng động cơ Mitsubishi S6A3-PTAR, diesel 4 kỳ, làm mát bằng nước, 6 xi lanh thẳng hàng, tốc độ 1500 vòng/phút. Phần đầu phát sử dụng Stamford MG-S5D, AVR ±1%, Class H và IP23.

Hệ thống điện của máy có cấu hình 400/230V – 50Hz – 3 pha 4 dây – PF 0.8, mức tiêu hao nhiên liệu được công bố là 100 lít/giờ tại 100% tải. Bộ điều khiển MGS 7310 (UK) hỗ trợ hiển thị thông số vận hành, cảnh báo lỗi và ATS tự động.

Với kích thước 3530 × 1370 × 1885 mm và trọng lượng 4220 kg, việc vận chuyển, bố trí nền móng, thông gió, hệ thống xả và không gian bảo trì cần được tính toán trước khi lắp đặt.

Nếu đang tìm máy phát điện 460KVA Mitsubishi MGS500R, nên lựa chọn dựa trên tổng thể hệ thống thay vì chỉ dựa vào công suất danh định. Các yếu tố như công suất tải thực tế, dòng khởi động, hệ số công suất, loại phụ tải, phương án ATS, điều kiện lắp đặt và chế độ vận hành đều cần được xem xét.

Trước khi đặt hàng, ký hợp đồng hoặc nghiệm thu, nên đối chiếu các thông số với catalogue/datasheet và cấu hình thực tế của tổ máy để đảm bảo thông tin kỹ thuật phù hợp với sản phẩm được cung cấp.
