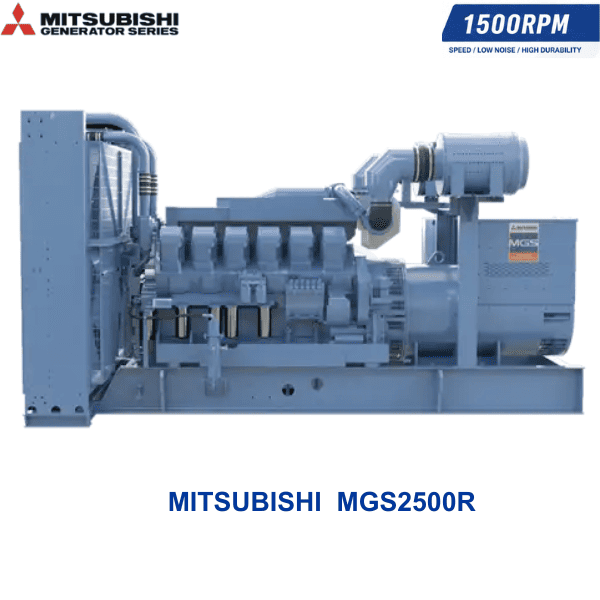

Máy phát điện 2250KVA Mitsubishi MGS2500R – Công suất 2250 kVA

Máy phát điện 2250KVA Mitsubishi MGS2500R là tổ máy phát điện công suất lớn, sử dụng động cơ diesel Mitsubishi S16R2-PTA kết hợp đầu phát Stamford S7J và bộ điều khiển MGS 7310 (UK). Theo thông số được cung cấp, máy có công suất Prime 2250 kVA / 1800 kW và công suất Standby 2500 kVA / 2000 kW, phù hợp để nghiên cứu lựa chọn cho các hệ thống điện dự phòng và các công trình có nhu cầu phụ tải lớn.

Tổ máy được sản xuất bởi Mitsubishi Heavy Industries Engine System Asia Pte. Ltd (MHI) – Singapore, sử dụng động cơ diesel 16 xi lanh xếp chữ V, làm mát bằng nước, tốc độ quay 1500 vòng/phút. Hệ thống phát điện sử dụng đầu phát Stamford S7J với AVR ±1%, cấp cách điện Class H và cấp bảo vệ IP23.

Với mức công suất 2250 kVA, Mitsubishi MGS2500R thuộc nhóm máy phát điện công suất lớn, đòi hỏi việc tính toán phụ tải, hệ thống phân phối điện, thiết bị đóng cắt, hệ thống ATS và điều kiện lắp đặt phải được thực hiện đồng bộ trước khi đưa vào vận hành.

Thông số kỹ thuật Máy phát điện Mitsubishi MGS2500R

Máy phát điện Mitsubishi MGS2500R công suất 2250 kVA

Công suất là một trong những yếu tố quan trọng nhất khi lựa chọn máy phát điện cho công trình. Với công suất Prime 2250 kVA / 1800 kW, Mitsubishi MGS2500R được thiết kế theo cấu hình công suất lớn, đáp ứng nhu cầu cấp điện cho những hệ thống có phụ tải đáng kể.

Ở hệ số công suất 0,8, mức công suất biểu kiến 2250 kVA tương ứng với công suất tác dụng 1800 kW theo thông số tổ máy được cung cấp.

Bên cạnh đó, máy có công suất dự phòng Standby 2500 kVA / 2000 kW. Công suất Standby cần được hiểu đúng là mức công suất dành cho chế độ dự phòng theo điều kiện vận hành và tiêu chuẩn áp dụng, không nên đồng nhất với công suất Prime để vận hành liên tục.

Đối với hệ thống điện có phụ tải lớn, việc lựa chọn giữa Prime và Standby cần dựa trên chế độ sử dụng thực tế. Nếu máy được sử dụng làm nguồn điện dự phòng, cần xác định rõ đặc điểm phụ tải, thời gian mất điện, phương thức vận hành và yêu cầu của hệ thống trước khi lựa chọn cấu hình.

Động cơ Mitsubishi S16R2-PTA

Mitsubishi MGS2500R sử dụng động cơ Mitsubishi S16R2-PTA. Đây là động cơ diesel có cấu hình:

• Diesel 4 kỳ.
• Làm mát bằng nước.
• 16 xi lanh.
• Xi lanh xếp chữ V.
• Tốc độ quay 1500 vòng/phút.

Cấu hình 16 xi lanh V cho thấy đây là động cơ thuộc nhóm công suất lớn, được kết hợp với đầu phát Stamford S7J để hình thành tổ máy phát điện công suất 2250 kVA.

Hệ thống làm mát bằng nước đóng vai trò quan trọng trong việc kiểm soát nhiệt độ động cơ trong quá trình vận hành. Đối với tổ máy công suất lớn, hệ thống làm mát, thông gió và thoát nhiệt tại phòng máy cần được tính toán phù hợp với điều kiện thực tế của công trình.

Tốc độ quay 1500 vòng/phút phù hợp với cấu hình phát điện 50Hz của tổ máy. Khi thiết kế hệ thống, ngoài tốc độ động cơ, cần đồng thời kiểm tra các yêu cầu về tải, thiết bị đóng cắt, bảo vệ và đặc tính của phụ tải.

Đầu phát Stamford S7J

Máy phát điện Mitsubishi MGS2500R được trang bị đầu phát Stamford model S7J.

Đầu phát là bộ phận thực hiện quá trình biến đổi năng lượng cơ học từ động cơ diesel thành điện năng. Vì vậy, sự tương thích giữa động cơ và đầu phát có ý nghĩa quan trọng đối với toàn bộ tổ máy.

Theo thông số được cung cấp, đầu phát S7J có:

Điều chỉnh điện áp AVR ±1%

AVR là hệ thống điều chỉnh điện áp tự động, có nhiệm vụ kiểm soát điện áp đầu ra của máy phát trong quá trình vận hành. Thông số AVR ±1% là thông số kỹ thuật của hệ thống điều chỉnh điện áp; điều kiện tải, đặc tính phụ tải và trạng thái vận hành thực tế vẫn cần được xem xét khi đánh giá khả năng ổn định điện áp của toàn hệ thống.

Đầu phát có:

Class H / IP23

Trong đó, Class H liên quan đến cấp cách điện của hệ thống cách điện đầu phát. IP23 là cấp bảo vệ của vỏ thiết bị theo hệ thống phân loại IP. Khi lắp đặt thực tế, vẫn cần bố trí phòng máy, thông gió, chống bụi, chống nước và các điều kiện môi trường phù hợp.

Điện áp 400/230V – tần số 50Hz

Mitsubishi MGS2500R sử dụng điện áp 400/230V, tần số 50Hz, cấu hình 3 pha – 4 dây.

Đây là cấu hình phổ biến trong hệ thống điện hạ áp 3 pha, cho phép tổ máy được xem xét để cấp nguồn cho nhiều loại phụ tải công nghiệp và thương mại phù hợp với thông số điện của máy.

Tuy nhiên, không nên chỉ dựa vào điện áp và công suất danh định để quyết định khả năng cấp điện cho một công trình. Đối với các phụ tải như:

• Động cơ công suất lớn.
• Máy bơm.
• Máy nén.
• Hệ thống HVAC.
• Thang máy.
• Thiết bị có dòng khởi động cao.
• UPS công suất lớn.
• Tải phi tuyến.
• Hệ thống công nghệ và dây chuyền sản xuất.

cần thực hiện tính toán phụ tải và đặc tính khởi động trước khi lựa chọn máy phát.

Đặc biệt, với tổ máy công suất lớn như MGS2500R, việc đánh giá dòng khởi động và khả năng đáp ứng tải động là một phần quan trọng trong thiết kế hệ thống.

Mức tiêu hao nhiên liệu 507 lít/giờ tại 100% tải

Theo thông số được cung cấp, máy phát điện Mitsubishi MGS2500R có mức tiêu hao nhiên liệu 507 lít/giờ tại 100% tải.

Đây là thông số cần được hiểu đúng: 507 lít/giờ là mức tiêu hao được công bố tại điều kiện 100% tải, không phải mức tiêu hao cố định trong mọi trạng thái vận hành.

Lượng nhiên liệu thực tế có thể phụ thuộc vào tải máy, điều kiện môi trường, chế độ vận hành, tình trạng động cơ và các yếu tố liên quan.

Khi thiết kế hệ thống nhiên liệu cho MGS2500R, không nên chỉ tính lượng dầu theo mức tiêu hao danh định mà cần xác định thêm:

• Dung tích bồn nhiên liệu.
• Thời gian cần máy hoạt động khi mất điện.
• Phương án cấp nhiên liệu.
• Đường ống nhiên liệu.
• Bơm nhiên liệu nếu cần.
• Hệ thống báo mức nhiên liệu.
• Các thiết bị bảo vệ liên quan.

Đối với công trình yêu cầu máy phát điện hoạt động trong thời gian dài, hệ thống nhiên liệu cần được thiết kế đồng bộ với công suất và chế độ vận hành của tổ máy.

Kích thước và trọng lượng Mitsubishi MGS2500R

MGS2500R có kích thước:

6090 × 2615 × 2945 mm

và trọng lượng:

16.900 kg.

Đây là tổ máy có kích thước và khối lượng lớn. Vì vậy, vấn đề vận chuyển, đưa máy vào vị trí lắp đặt và bố trí phòng máy cần được khảo sát từ trước.

Khi triển khai thực tế, cần kiểm tra:

Kích thước cửa và lối vận chuyển:
Kích thước máy phải phù hợp với tuyến đường vận chuyển từ khu vực tiếp nhận đến vị trí lắp đặt.

Khả năng chịu tải của nền móng:
Với trọng lượng 16.900 kg, nền móng và kết cấu khu vực lắp đặt cần được tính toán phù hợp.

Không gian bảo trì:
Cần bố trí khoảng không cần thiết để kỹ thuật viên có thể tiếp cận các vị trí cần kiểm tra, bảo dưỡng và sửa chữa.

Thông gió và thoát nhiệt:
Động cơ diesel tạo ra nhiệt trong quá trình hoạt động nên phòng máy phải có phương án thông gió và xử lý nhiệt phù hợp.

Hệ thống xả:
Đường ống xả cần được thiết kế theo cấu hình thực tế của công trình, bảo đảm phù hợp với vị trí lắp đặt và yêu cầu kỹ thuật liên quan.

Bộ điều khiển MGS 7310 (UK)

MGS2500R được trang bị bộ điều khiển MGS 7310 (UK).

Theo thông tin cung cấp, bộ điều khiển có các chức năng chính:

• Hiển thị thông số vận hành.
• Cảnh báo lỗi.
• Hỗ trợ ATS tự động.

Bộ điều khiển đóng vai trò là giao diện giữa người vận hành và tổ máy, giúp theo dõi tình trạng hoạt động của máy phát.

Các thông số vận hành và cảnh báo có thể giúp người vận hành nhận biết trạng thái của tổ máy và xử lý theo quy trình kỹ thuật phù hợp.

Đối với hệ thống dự phòng tự động, bộ điều khiển có thể được tích hợp với ATS – Automatic Transfer Switch theo cấu hình hệ thống.

Khi mất nguồn điện lưới, hệ thống ATS và bộ điều khiển máy phát có thể phối hợp theo thiết kế để thực hiện quy trình chuyển nguồn. Tuy nhiên, thời gian chuyển nguồn và trình tự vận hành thực tế phụ thuộc vào cấu hình ATS, bộ điều khiển, hệ thống điện và thiết kế của công trình.

Ứng dụng của máy phát điện 2250KVA Mitsubishi MGS2500R

Với mức công suất 2250 kVA Prime, MGS2500R có thể được xem xét cho những công trình có nhu cầu nguồn điện dự phòng lớn.

Một số nhóm công trình có thể cần đến máy phát điện công suất này gồm:

Nhà máy và khu công nghiệp

Các nhà máy sản xuất có dây chuyền công nghệ, hệ thống động lực và thiết bị điện công suất lớn có thể cần nguồn điện dự phòng khi nguồn lưới gặp sự cố.

Việc lựa chọn MGS2500R cho nhà máy cần dựa trên tổng phụ tải, phụ tải ưu tiên, dòng khởi động động cơ và phương án phân phối điện.

Trung tâm dữ liệu

Data Center yêu cầu nguồn điện dự phòng có tính ổn định cao và hệ thống chuyển nguồn được thiết kế bài bản.

Trong trường hợp sử dụng máy phát điện công suất lớn cho Data Center, cần phối hợp máy phát với UPS, ATS, tủ điện, hệ thống bảo vệ và các thiết bị liên quan.

Tòa nhà và khu phức hợp

Các tòa nhà có phụ tải lớn như hệ thống điều hòa trung tâm, bơm, thang máy, hệ thống PCCC và các tải thiết yếu có thể cần máy phát công suất lớn.

Bệnh viện

Đối với bệnh viện, nguồn điện dự phòng đóng vai trò quan trọng đối với các phụ tải thiết yếu. Việc lựa chọn công suất máy cần dựa trên phân loại tải và yêu cầu vận hành của từng khu vực.

Hạ tầng thương mại

Trung tâm thương mại, khách sạn, khu phức hợp và các công trình có phụ tải điện lớn cũng có thể xem xét sử dụng máy phát công suất 2250 kVA nếu kết quả tính toán phụ tải phù hợp.

Vì sao cần tính toán phụ tải trước khi chọn máy phát 2250 kVA?

Một sai lầm phổ biến khi lựa chọn máy phát điện là chỉ nhìn vào tổng công suất thiết bị rồi chọn một tổ máy có công suất tương ứng.

Trên thực tế, hệ thống cần được đánh giá theo nhiều yếu tố.

Tổng công suất phụ tải

Trước tiên cần xác định tổng công suất của các thiết bị dự kiến sử dụng khi mất điện.

Phụ tải ưu tiên

Không phải công trình nào cũng cần cấp điện cho toàn bộ thiết bị khi mất điện. Có thể phân chia thành tải thiết yếu và tải không thiết yếu.

Dòng khởi động

Động cơ điện có thể tạo dòng khởi động cao hơn đáng kể so với dòng điện khi hoạt động bình thường. Nếu không tính toán yếu tố này, máy phát có thể gặp tình trạng sụt áp hoặc thay đổi tần số khi tải khởi động.

Tải phi tuyến

UPS, biến tần, bộ nguồn chuyển mạch và nhiều thiết bị điện tử có thể tạo ra đặc tính tải khác với tải điện trở thông thường.

Khả năng mở rộng

Nếu công trình dự kiến tăng tải trong tương lai, nên tính đến phương án mở rộng ngay từ giai đoạn thiết kế.

Lắp đặt máy phát điện Mitsubishi MGS2500R cần lưu ý gì?

Do MGS2500R thuộc nhóm tổ máy công suất lớn, việc lắp đặt nên được thực hiện trên cơ sở thiết kế kỹ thuật cụ thể.

Nền móng

Nền móng phải phù hợp với trọng lượng tổ máy 16.900 kg và điều kiện kết cấu của công trình.

Phòng máy

Không gian phòng máy cần đáp ứng yêu cầu về kích thước thiết bị, khoảng bảo trì, thông gió, cấp khí và thoát nhiệt.

Hệ thống nhiên liệu

Với mức tiêu hao được cung cấp là 507 lít/giờ tại 100% tải, cần tính toán dung tích bồn và phương án tiếp nhiên liệu theo thời gian dự phòng mong muốn.

Hệ thống xả

Hệ thống xả cần được thiết kế phù hợp với động cơ diesel, vị trí lắp đặt và điều kiện thực tế.

Tủ điện và thiết bị đóng cắt

Tủ điện, máy cắt, cáp điện, thanh cái và các thiết bị bảo vệ cần được lựa chọn phù hợp với dòng điện và cấu hình hệ thống.

ATS

Nếu máy được sử dụng làm nguồn dự phòng tự động, ATS cần được lựa chọn và cấu hình đồng bộ với máy phát và hệ thống điện của công trình.

Bảo dưỡng máy phát điện Mitsubishi MGS2500R

Bảo dưỡng định kỳ là một phần quan trọng trong việc duy trì trạng thái hoạt động của tổ máy.

Các hạng mục cần được kiểm tra theo tài liệu kỹ thuật và lịch bảo dưỡng phù hợp có thể bao gồm:

• Kiểm tra dầu bôi trơn.
• Kiểm tra hệ thống làm mát.
• Kiểm tra nước làm mát.
• Kiểm tra lọc nhiên liệu.
• Kiểm tra lọc dầu.
• Kiểm tra lọc gió.
• Kiểm tra ắc quy và hệ thống khởi động.
• Kiểm tra đầu phát.
• Kiểm tra điện áp và tần số.
• Kiểm tra dây dẫn và đầu nối.
• Kiểm tra hệ thống điều khiển.
• Kiểm tra cảnh báo và bảo vệ.
• Kiểm tra ATS nếu hệ thống sử dụng chuyển nguồn tự động.

Lịch bảo dưỡng cụ thể cần căn cứ vào tài liệu kỹ thuật của nhà sản xuất, số giờ vận hành và điều kiện sử dụng thực tế.

Máy phát điện Mitsubishi MGS2500R phù hợp với công trình nào?

Không có một mức công suất máy phát phù hợp cho mọi công trình. Với MGS2500R, trước khi quyết định đầu tư, nên thực hiện khảo sát và tính toán ít nhất các yếu tố:

1. Tổng tải:
Xác định tổng công suất của hệ thống.

2. Tải ưu tiên:
Xác định thiết bị nào bắt buộc phải hoạt động khi mất điện.

3. Tải động:
Kiểm tra động cơ, bơm, máy nén, quạt và các thiết bị có dòng khởi động cao.

4. Thời gian dự phòng:
Xác định máy cần hoạt động trong bao lâu khi mất nguồn điện lưới.

5. Vị trí lắp đặt:
Kiểm tra không gian, nền móng, đường vận chuyển và khả năng bảo trì.

6. Hệ thống chuyển nguồn:
Xác định phương án ATS và tủ điện phù hợp.

7. Điều kiện môi trường:
Đánh giá nhiệt độ, độ cao, thông gió và các điều kiện khác có thể ảnh hưởng đến khả năng vận hành của tổ máy.

Ưu điểm kỹ thuật đáng chú ý của MGS2500R

Dựa trên thông số được cung cấp, Mitsubishi MGS2500R có một số điểm đáng chú ý:

Công suất Prime 2250 kVA:
Phù hợp để xem xét cho các hệ thống có nhu cầu điện dự phòng lớn.

Động cơ Mitsubishi S16R2-PTA:
Cấu hình diesel 16 xi lanh V, làm mát bằng nước, tốc độ 1500 vòng/phút.

Đầu phát Stamford S7J:
Kết hợp với hệ thống AVR ±1% theo thông số được cung cấp.

Bộ điều khiển MGS 7310:
Hỗ trợ theo dõi thông số vận hành, cảnh báo lỗi và kết nối ATS tự động theo cấu hình.

Điện áp 400/230V – 50Hz:
Phù hợp với hệ thống điện 3 pha – 4 dây theo cấu hình của tổ máy.

Cấu hình công suất lớn:
2250 kVA Prime và 2500 kVA Standby, đáp ứng phạm vi nhu cầu điện dự phòng lớn khi được lựa chọn và thiết kế phù hợp.

So sánh công suất Prime và Standby của MGS2500R

MGS2500R có hai mức công suất được cung cấp:

Prime 2250 kVA / 1800 kW là mức công suất liên tục được cung cấp cho tổ máy.

Standby 2500 kVA / 2000 kW là mức công suất dự phòng cao hơn, dành cho chế độ dự phòng theo điều kiện áp dụng.

Khi thiết kế hệ thống, cần xác định chế độ vận hành của máy để không sử dụng công suất Standby thay cho công suất Prime trong các trường hợp yêu cầu vận hành liên tục.

Câu hỏi thường gặp về máy phát điện 2250KVA Mitsubishi MGS2500R

Máy phát điện Mitsubishi MGS2500R có công suất bao nhiêu?

MGS2500R có công suất Prime 2250 kVA / 1800 kW và công suất Standby 2500 kVA / 2000 kW theo thông số được cung cấp.

Mitsubishi MGS2500R sử dụng động cơ gì?

Máy sử dụng động cơ Mitsubishi S16R2-PTA, diesel 4 kỳ, làm mát bằng nước, 16 xi lanh xếp chữ V và tốc độ quay 1500 vòng/phút.

MGS2500R sử dụng đầu phát nào?

Tổ máy sử dụng đầu phát Stamford S7J, có AVR ±1%, Class H / IP23 theo thông số được cung cấp.

Máy tiêu hao bao nhiêu nhiên liệu?

Mức tiêu hao được cung cấp là 507 lít/giờ tại 100% tải. Không nên sử dụng con số này để suy ra mức tiêu hao cố định ở các mức tải khác.

Kích thước máy phát MGS2500R bao nhiêu?

Kích thước tổ máy là 6090 × 2615 × 2945 mm, trọng lượng 16.900 kg theo dữ liệu được cung cấp.

Máy có thể kết nối ATS không?

Có. Bộ điều khiển MGS 7310 (UK) được cung cấp với chức năng hỗ trợ ATS tự động. Cấu hình ATS cụ thể cần được thiết kế phù hợp với hệ thống điện của công trình.

Độ ồn của máy là bao nhiêu?

Thông số độ ồn tại 7m hiện được cung cấp là TBA, do đó không nên tự đưa ra một giá trị dB(A) cụ thể khi chưa có tài liệu xác nhận.

Kết luận

Máy phát điện 2250KVA Mitsubishi MGS2500R là tổ máy công suất lớn với cấu hình 2250 kVA Prime / 1800 kW và 2500 kVA Standby / 2000 kW. Máy sử dụng động cơ Mitsubishi S16R2-PTA 16 xi lanh V, đầu phát Stamford S7J và bộ điều khiển MGS 7310 (UK).

Với cấu hình điện 400/230V, 50Hz, 3 pha – 4 dây, MGS2500R có thể được xem xét cho các công trình có nhu cầu nguồn điện dự phòng lớn như nhà máy, khu công nghiệp, trung tâm dữ liệu, bệnh viện, tòa nhà và các hệ thống hạ tầng có phụ tải cao.

Tuy nhiên, lựa chọn máy phát điện không nên chỉ dựa trên con số 2250 kVA. Để xác định MGS2500R có phù hợp với công trình hay không, cần đánh giá tổng phụ tải, tải ưu tiên, dòng khởi động, đặc tính tải, thời gian dự phòng, hệ thống nhiên liệu, ATS, tủ điện, cáp điện và điều kiện lắp đặt.

Nếu đang tìm kiếm máy phát điện Mitsubishi 2250 kVA cho công trình, nên yêu cầu đơn vị cung cấp kiểm tra phụ tải và đối chiếu catalogue/datasheet, cấu hình thực tế trước khi chốt phương án, ký hợp đồng hoặc nghiệm thu.
